Descripción del Producto

Pernos de Segmento

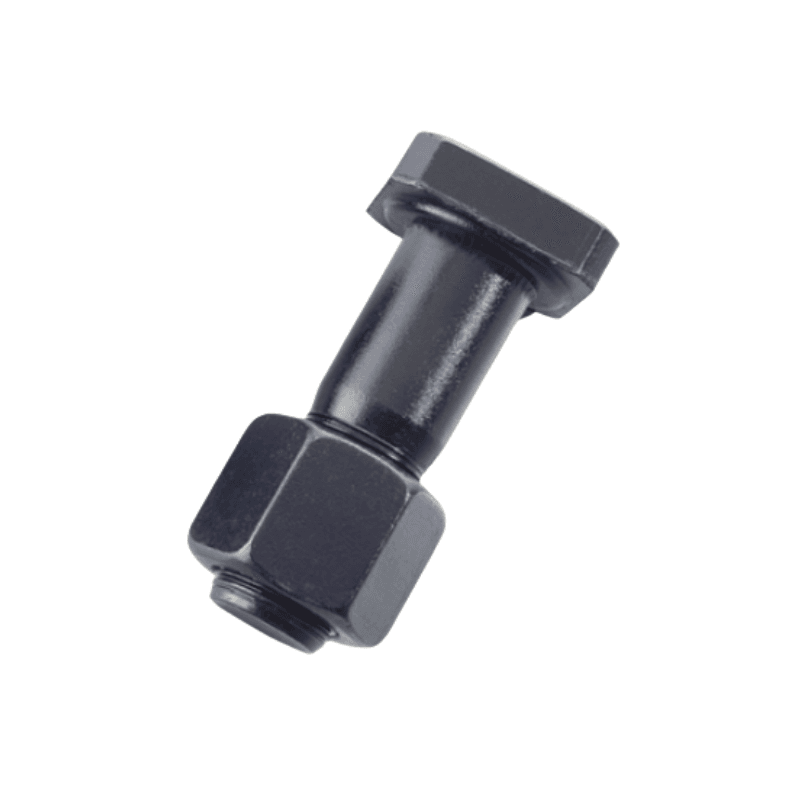

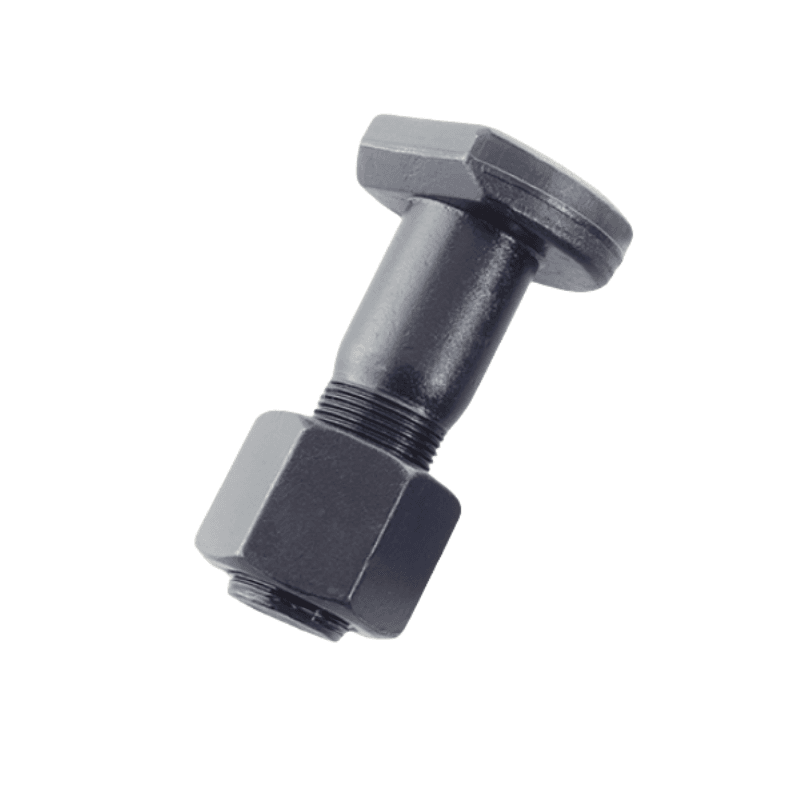

Los pernos de segmento son fijaciones especializadas utilizadas para asegurar los segmentos de piñón al cubo del piñón en maquinaria de oruga. Nuestros pernos de segmento cuentan con diseños de rosca personalizados y se fabrican con acero aleado de alta calidad 42CrMo para máxima durabilidad en aplicaciones exigentes.

Rosca Personalizada Grado 10.9/12.9 Acero Aleado 42CrMo Servicio OEM

Especificaciones de Pernos de Segmento

Nombre de PiezaDescripciónN.º OEMModeloPeso
(Kg/Pc)
Segment Bolt1/2"-UNFX389W9265D3
Hex Nut 8H5724

Segment Bolt5/8"-18UNFX41
Hex Segment Bolt5/8"-18UNFX47
Hex Segment Bolt5/8"-18UNFX493S8182D6,D5,D6C
Hex Segment Bolt5/8"-18UNFX491171616
Hex Segment Bolt5/8"-18UNFX546V0937D5,D6H0.13
Hex Nut5/8"-18UNFX23.5X18.57H3607 0.039

Segment Bolt3/4"-16UNFX33
D Head Segment Bolt3/4"-16UNFX491171617
Hex Segment Bolt3/4"-16UNFX573S0336D7,D7E,571,572E
Hex Segment Bolt3/4"-16UNFX573S0336D7,D7E,571,572E
Hex Segment Bolt3/4"-16UNFX59
Segment Bolt3/4"-16UNFX613S0336
Hex Segment Bolt3/4"-16UNFX645P7665 0.215
Segment Bolt3/4"-16UNFX675P4130D8L,D7H,D8N0.222
Segment Bolt3/4"-16UNFX863S0336
Hex Nut3/4"-16UNFX28X20.57H3608 0.064

Hex Segment Bolt7/8"-14UNFX659S2727D8K0.361
Hex Segment Bolt7/8"-14UNFX767T1248 0.343
Hex Segment Bolt7/8"-14UNFX819W8328D9H,D9N,D9L0.362
Hex Nut7/8"-14UNFX33X22.57H3609 0.096

HEX SEGMENT BOLT & NUTS1"-14UNSX729S2728
HEX SEGMENT BOLT & NUTS1"-14UNSX775P0233D9H0.466
HEX SEGMENT BOLT & NUTS1"-14UNSX925P5422D10N0.54
Hex Nut1"-14UNSX38X252M5656 0.148

Hex Head1 1/8"-12UNFX1057T1243 0.722
Hex Nut1 1/8"-12UNFX43X25.43S1356
Hex Nut 195-71-52340 0.23

Segment BoltM18X1.5X6009203-11860D55S,D7S,D45
Segment BoltM18X1.5X61131-27-42230
Hex NutM18X1.5X27X2101803-01824

Segment BoltM20X2.5X457X2562
Segment BoltM22X3.0X607X2575

Square Head Segment BoltM22X1.5X70154-27-12320D65P-80.326
Square Head Segment BoltM22X1.5X71155-27-12181D75S,D80,D80P
Square Head Segment BoltM22X1.5X73154-27-12181
HEX NUTM22X1.5X32X24
HEX NUTM22X1.5X32X2701803-02228 0.108
HEX NUTM22X1.5X32X27154-27-12130

D Head Segment BoltM24X1.5X80178-27-11150D1550.491
D Head Segment BoltM24X1.5X90195-27-12632D355,D355A-3,D155
D Head Segment BoltM24X1.5X92195-27-31640 0.55
HEX NUTM24X1.5X36X3001803-02430 0.155

D Head Segment BoltM26X1.5X93195-27-31641D355A-1/3/50.582
HEX NUTM26X1.5X41X32195-27-31871 0.233

D HEAD M27X2.0X95195-27-33130 0.669
HEX NUTM27X2.0X41X32195-27-33120 0.224
 M27X2.0X195-27-33141

  20Y-27-11560
  20Y-27-11561
  01010-52050
  207-27-51310
  207-27-51311
  01010-82265
  195-27-31640
  01010-82470
  09208-12495
  01010-82475

Notas

Marca:170
Tamaño de Caja:33X19X12cm
Tratamiento Superficial:Negro
Capacidad Mecánica:Pernos: Clase 10.9, resistencia mínima a la tracción 170,000 psi. Tuercas: Clase 10, totalmente templadas y revenidas para igualar la resistencia del perno
Todos los detalles de embalaje se utilizan solo como referencia. No podemos listar todos nuestros productos en la tabla anterior ya que abrimos moldes todos los días. También producimos fijaciones de alta resistencia de clase 12.9 mediante forja.
Consulta del Comprador:El cliente puede consultarnos por Medidas, Números OEM, Dibujos y muestras. El cliente debe informarnos la cantidad por envío.
Entrega:35 días después de recibir el pago anticipado del comprador o L/C según cantidad y artículos.
Embalaje:Cajas sobre pallets.
Las órdenes OEM son bienvenidas.

¿Necesita Pernos de Segmento?

Contáctenos con sus especificaciones. Fabricamos según dibujos OEM.
